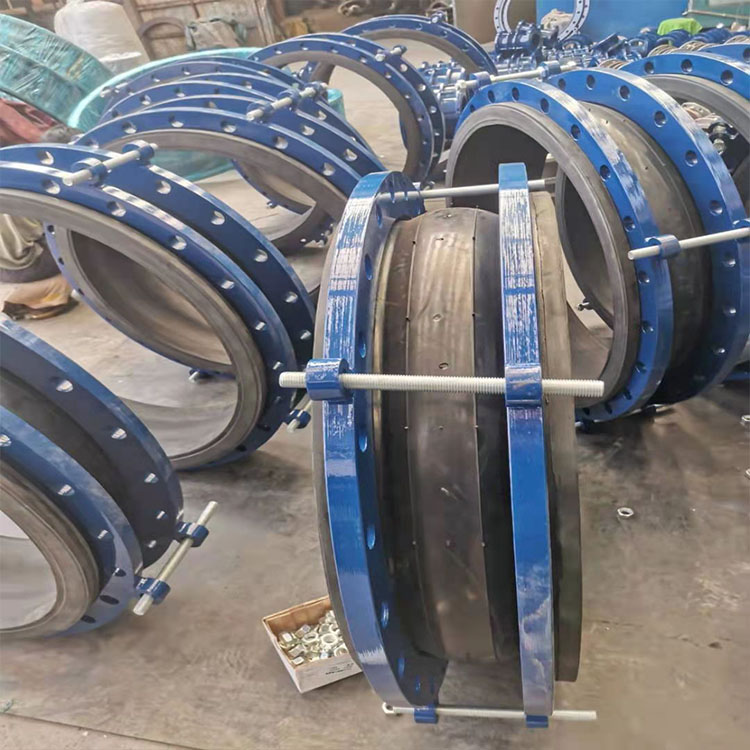

橡胶接头膨胀节是一种用于管道系统的弹性连接件，其工作原理基于橡胶材料的弹性变形能力与金属法兰的刚性连接作用，通过吸收管道因温度变化、机械振动、压力波动等因素产生的位移和应力，保障管道系统的稳定运行。以下从结构组成、工作原理、核心功能三个方面进行详细说明：
一、结构组成：弹性与刚性的结合
橡胶接头膨胀节通常由以下核心部件构成：
橡胶波纹体：
外层为耐候橡胶，内层为多层强力纤维（如聚酯帘布）或钢丝网增强层，形成夹层结构。
增强层延伸至两端法兰，形成“硬钢丝骨架”，确保高强度与耐压性。
波纹体设计赋予其轴向、横向及角向的伸缩能力。
金属法兰：
采用松套结构，便于与管道法兰连接。
提供刚性支撑，确保膨胀节在管道系统中的定位与稳定性。
辅助部件：
防拉脱装置（如限位螺栓）：防止膨胀节过度拉伸导致损坏。
密封圈：增强法兰连接处的密封性，防止介质泄漏。
二、工作原理：弹性变形吸收能量
当管道系统因以下因素产生位移或应力时，橡胶接头膨胀节通过弹性变形实现补偿：

热胀冷缩：
管道受热膨胀时，橡胶波纹体被拉伸，吸收轴向伸长量；
管道冷却收缩时，波纹体恢复原状，补偿收缩量。
示例：供热管道中，膨胀节可减少管壁应力，避免因热膨胀导致的管道变形或破裂。
机械振动与压力波动：
橡胶的阻尼特性可吸收振动能量，将其分散至周围空间，降低噪音并保护设备。
示例：水泵出口管道中，膨胀节可减少水锤效应对管道的冲击。
地基沉降或安装误差：
橡胶的柔性可补偿管道因地基不均匀沉降或安装偏差产生的角向或横向位移。
示例：化工管道系统中，膨胀节可纠正对接误差，确保紧密密封。
三、核心功能：多维度保护管道系统
位移补偿：
支持轴向、横向及角向位移，补偿范围可达数十毫米至数百毫米，适应复杂工况。
减震降噪：
橡胶的阻尼特性可降低振动传递效率，减少噪音污染。
数据支持：在风机、压缩机等设备连接中，膨胀节可降低噪音5-15分贝。
密封防漏：
金属法兰与橡胶波纹体的紧密结合，配合密封圈设计，确保介质零泄漏。
应用场景：饮用水管道中，膨胀节需符合卫生标准，防止水质污染。
延长寿命：
通过吸收应力与振动，减少管道、阀门及支架的疲劳损伤，延长系统使用寿命。
四、典型应用场景
市政工程：给排水管道、消防系统、供热管网。
工业领域：化工、造纸、制药、船舶、压缩机、风机等管道系统。
特殊工况：
饮水级膨胀节：采用食品级橡胶，确保水质安全。
耐腐蚀膨胀节：内衬氟橡胶或聚四氟乙烯，适用于强酸强碱介质。
五、安装与维护要点
安装规范：
螺栓按对角加压法均匀拧紧，防止压偏导致泄漏。
避免在波纹体上焊接或吊装，防止损伤橡胶层。
定期检查：
检查法兰连接处是否松动，橡胶体是否老化开裂。
清理波纹体内的沉积物，防止堵塞影响伸缩性能。
更换标准：
橡胶体出现变形、裂纹或密封失效时，需及时更换。
金属法兰腐蚀严重或螺栓损坏时，需同步更换。
